　農村飲水水源監控及信息化控制系統

　　方案設備軟件

　　系統概述

　　“農村飲水水源監控及信息化控制系統”是指通過有線或無線的方式對農村飲水安全工程實施遠程監控。

　　“農村飲水水源監控及信息化控制系統”是了解農村飲水安全工程運行狀況和供水保證率、水質達標率的重要途徑；也是強化工程運行管理、促進設施高效配置和使用、提升農村飲水安全監管水平的重要手段。

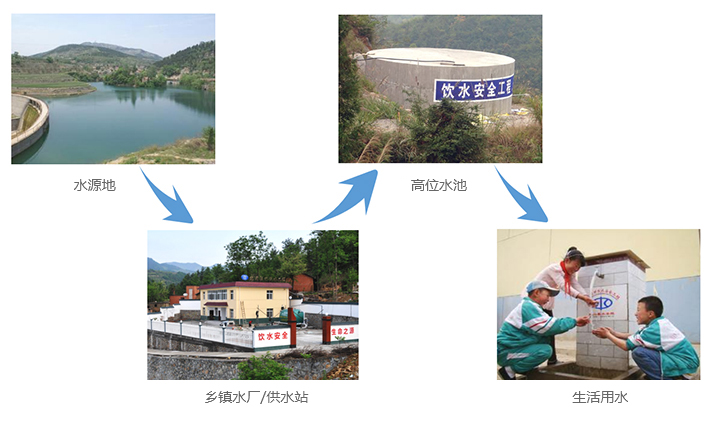

農村飲水安全工程工藝流程示意圖

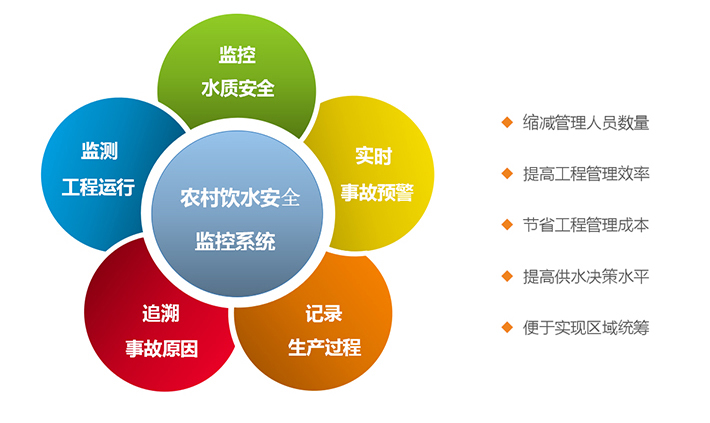

　　建設意義

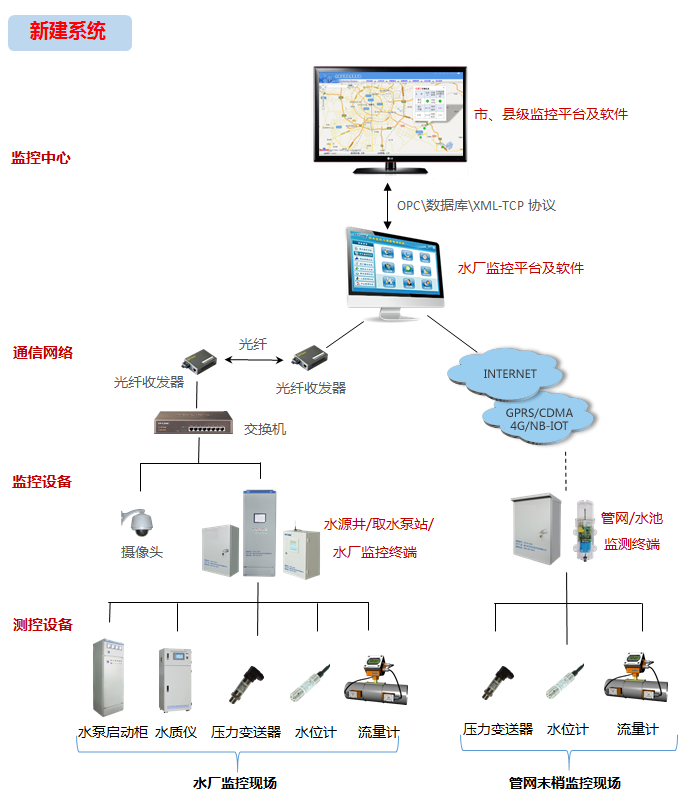

　　系統組成

　　根據現場應用環境的不同，分為兩種解決方案：新建系統和水廠已有本地監控系統（如PLC）。

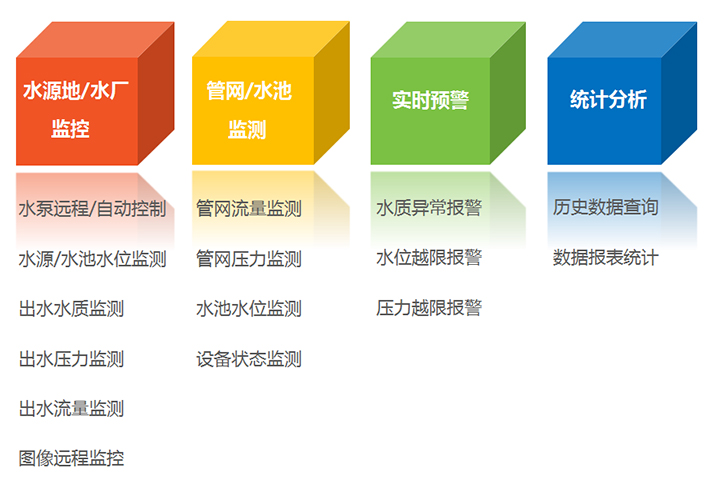

　　系統功能

　　系統特點

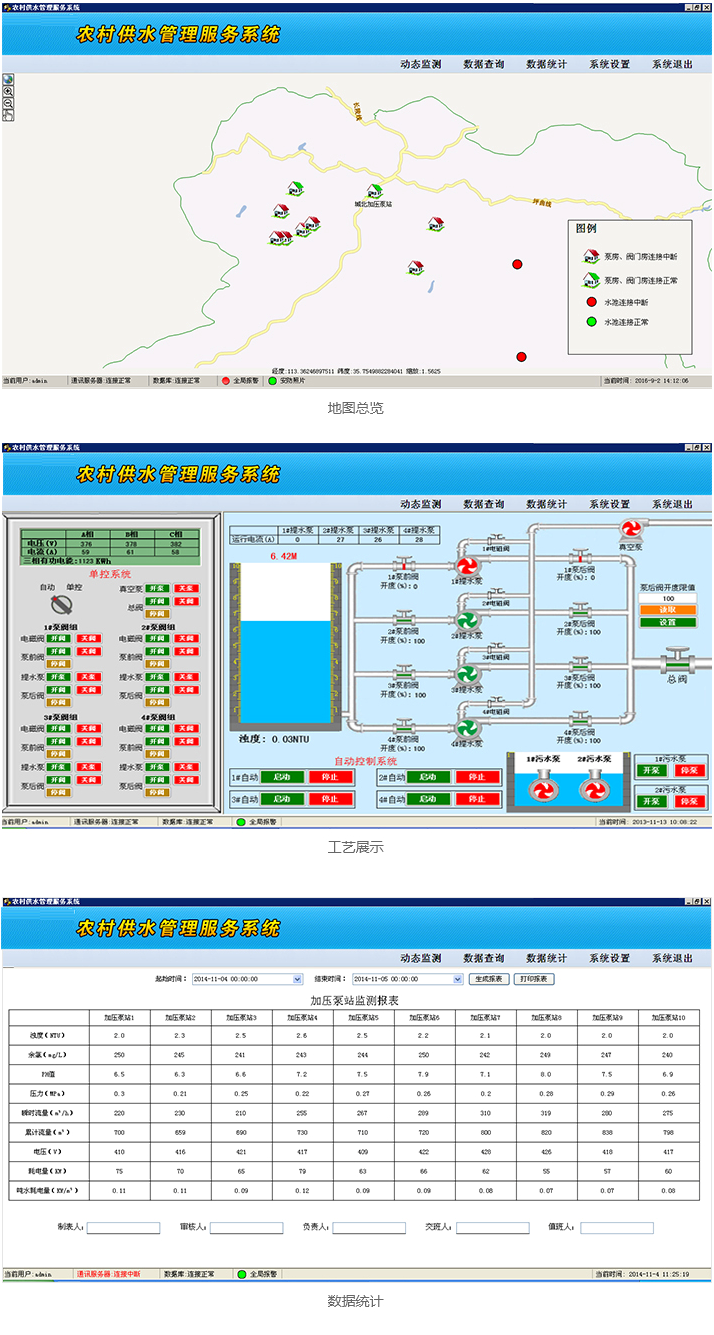

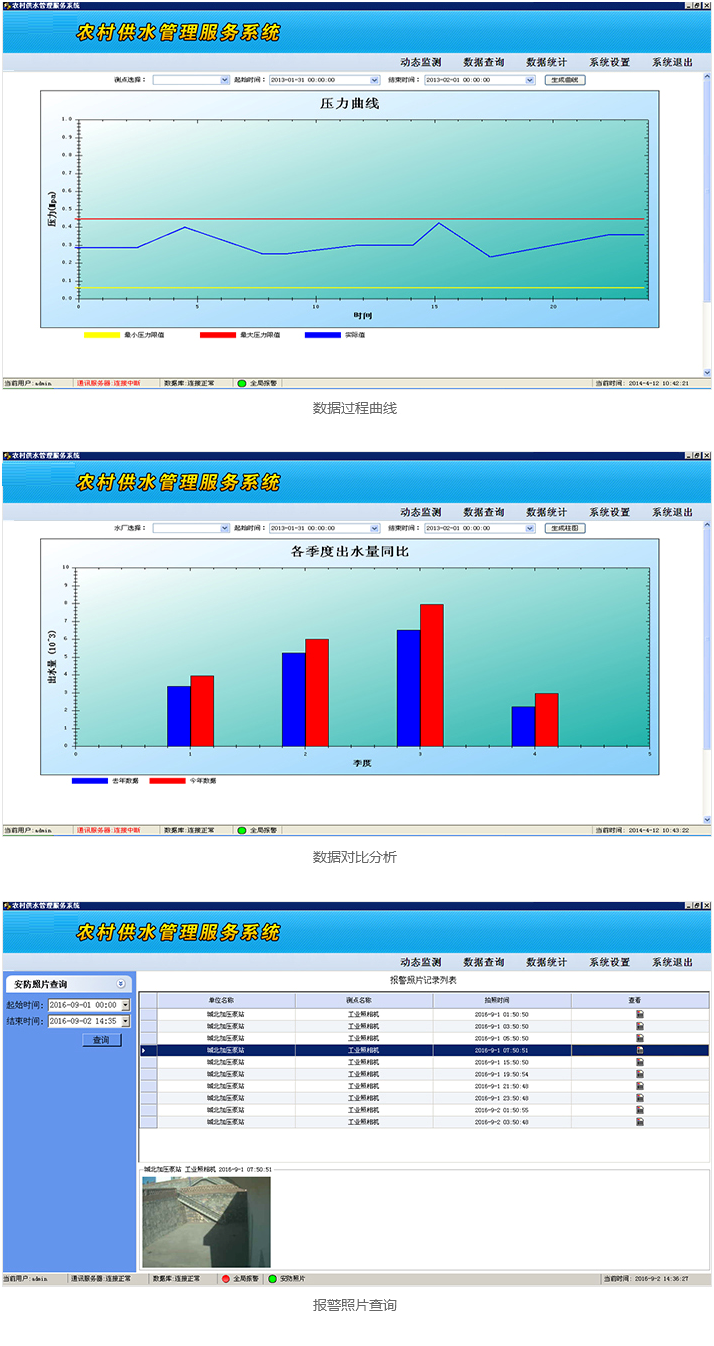

　　監控軟件典型界面

　　應用案例

　　案例1——山東日照農村飲水安全監控系統

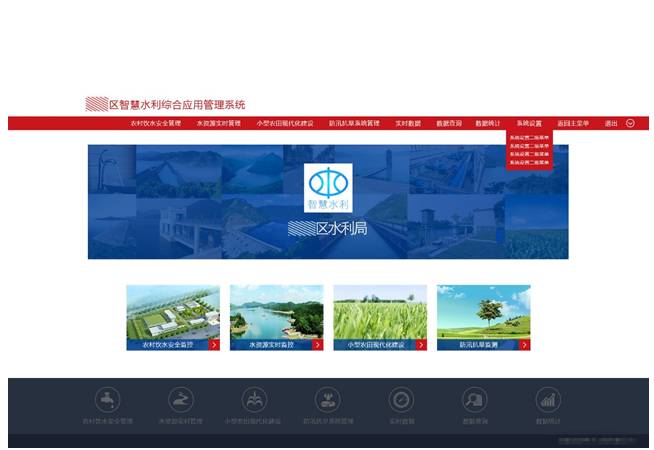

　　2016年初，山東日照水利局提出了智慧水利建設，整個項目分為四個部分：農村飲水安全管理、防汛抗旱系統管理、水資源實時管理、小型農田現代化建設。

　　其中農村飲水安全管理，一期工程為3個鄉鎮集中供水廠監控，3個管網末端（偏遠村）流量、壓力監測。

　　通信網絡：

　　水廠內部采用光纖通信，管網末梢監測點采用GPRS通信，分別將數據上報到水利局監控中心。

　　監測設備：

　　水廠監控終端：采用市電供電，實時監控出廠水的余氯、濁度、PH值、溫度、電導率，水池水位、壓力、流量及視頻；

　　管網末梢監控終端：采用市電供電，實時監測管網流量、壓力。

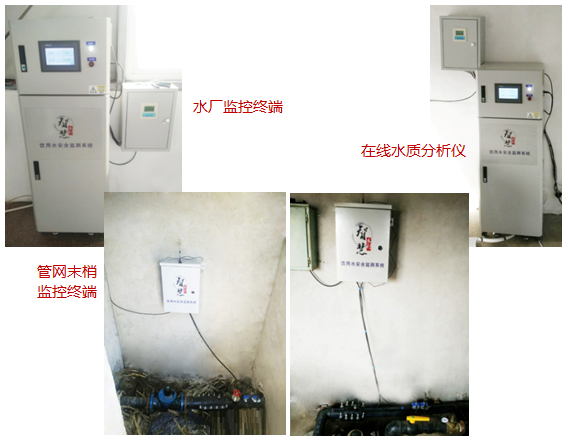

　　設備安裝現場：

　　案例2——四川省某縣農村飲水安全監控系統

　　該縣級水廠的水源為湖泊，取水泵站取水后通過管道輸送給水廠，水廠內對原水進行加藥、加氯等處理，通過加壓泵組加壓后輸送到高位清水池，再自流向用戶供水。

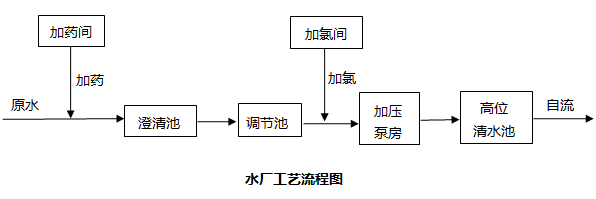

　　水廠工藝流程如下所示：

　　◆ 原水進廠后，先進行加藥處理，給加藥設備上電即可自動向進水管道內加藥。

　　◆ 原水經加藥混凝、澄清處理后進入調節池，給加氯間的加氯設備上電即可自動向調節池與加壓泵房間的管道內加氯。

　　◆ 加壓泵房內配置4臺泵，采用軟啟動的控制方式，每臺泵均配有水泵啟動柜。

　　◆ 加壓泵房距高位清水池約500米，高位清水池通過自流的方式向用戶供水。

　　通信網絡：

　　該供水系統中取水泵站、水廠和高位水池的距離雖然不遠，但因為地處山區，布線困難，因此采用了GPRS–VPN專網的組網方式。

　　現場監控設備通過GPRS向水廠和水司兩級中心上報數據。

　　水廠和水司監控中心內均配置GPRS數據傳輸模塊，以接收現場監控數據并下發操控指令。

　　設備配置：

　　取水泵站：取水泵站內安裝有3臺取水泵、配置了水泵啟動柜，通過加裝取水泵站監控設備，實現取水泵組的遠程監測和遠程控制。

　　水廠：水廠內布線方便，通過加裝水廠監控設備，集中實現加藥、加氯、加壓泵組的實時監控；多個水池的水位監測；水廠進/出水流量、壓力和出廠水質的監測。

　　高位水池：高位水池附近無電源，通過加裝太陽能供電型高位水池監測終端和投入式水位計，實現水池水位的在線監測。

　　系統功能：

　　◆ 遠程監控

　　該系統實現了水司和水廠的兩級監控。

　　水司監控中心主要是監測水廠整體運行數據、運行狀態，以便于統計、分析（監控軟件中未分配設備控制權限）。

　　水廠監控中心在監控各工藝環節運行數據、設備狀態的同時，可對取水泵組、加藥/加氯設備、加壓泵組等環節實施遠程控制（監控軟件中分配了設備控制權限），并可遠程切換系統的手動/自動控制模式。

　　◆ 邏輯自控

　?、?加藥設備和取水泵組實現聯動，即取水泵組啟動時加藥設備同時啟動、取水泵組停泵時加藥設備同時停止。

　?、?加氯設備和加壓泵組實現聯動，即加壓泵組啟動時加氯設備同時啟動、加壓泵組關停時加氯設備同時關停。

　?、?高位水池和加壓泵組實現聯動，即高位水池水位超高時，加壓泵組自動停泵；高位水池水位超低時，加壓泵組自動開泵。

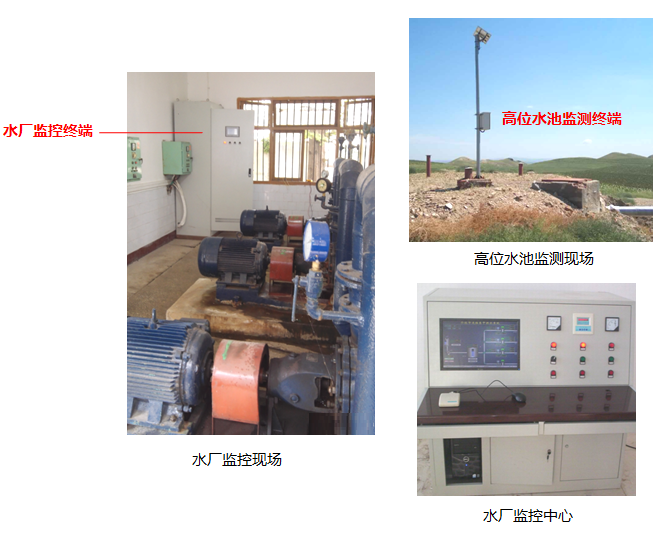

　　現場展示：
