　　企業水處理自動化遠程監測設備

　　項目概況：

　　山東某制造型企業的多個車間均通過PLC采集各生產設備的實時狀態和運行數據，并進行自動化控制。

　　為及時掌握生產數據、統籌生產管理，該企業建立了生產監控中心，將各PLC聯網，對生產設備實施遠程、集中監控。

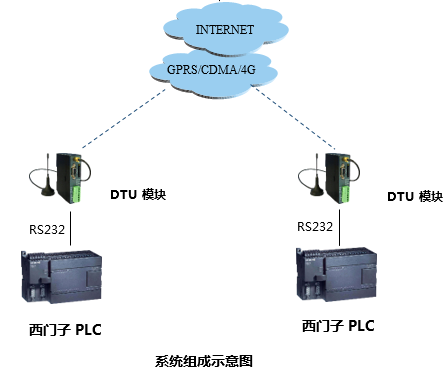

　　系統組成：

　　系統說明：

　　1、DTU模塊采用DC 12V/ 24V供電，體積小巧，直接安裝在PLC柜中。

　　2、西門子PLC通過RS232串口對外通訊，并設置為MODBUS_RTU（從站）工作模式。

　　（備注：PLC相當于支持MODBUS協議的二次表）

　　3、三維力控組態軟件支持我公司DTU驅動，實現無障礙對接。

　　應用案例2：化工企業廢水處理監測系統

　　項目概況：

　　江蘇某化工企業是水污染大戶，為響應政府“全面控制污染物排放、狠抓工業污染防治”的要求、實現廢水達標排放，該企業對原有廢水處理系統進行了自動化和信息化改造，通過PLC自動控制水處理設備的運行并在線監測廢水水質和系統運行狀態。

　　針對廢水處理系統設備分散、過程復雜、布線不便的特點，該企業通過DTU和組態軟件實現了系統的遠程監測和預警。

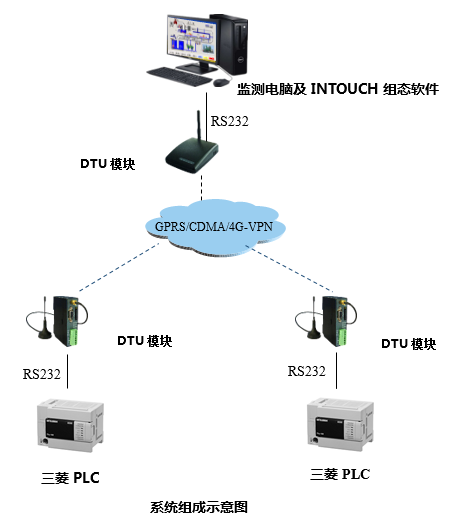

　　系統組成：

　　系統說明：

　　1、現場DTU模塊內均安裝GPRS–VPN專網數據卡。

　　2、現場DTU模塊均設置成 B型設備，實現數據透明傳輸。

　　3、INTOUCH組態軟件通過KEPServer 軟件（使用Modbus命令）和現場DTU模塊自動遠程讀取各監測現場的相關數據。

　　應用案例3：多臺PLC聯動控制

　　項目概況：

　　安徽某工業企業新建了一套自控系統，需要將多個分散的PLC進行聯動控制，但由于設備間距離較遠、布線困難，最終選用了依托GPRS–VPN網絡來實現設備聯網。

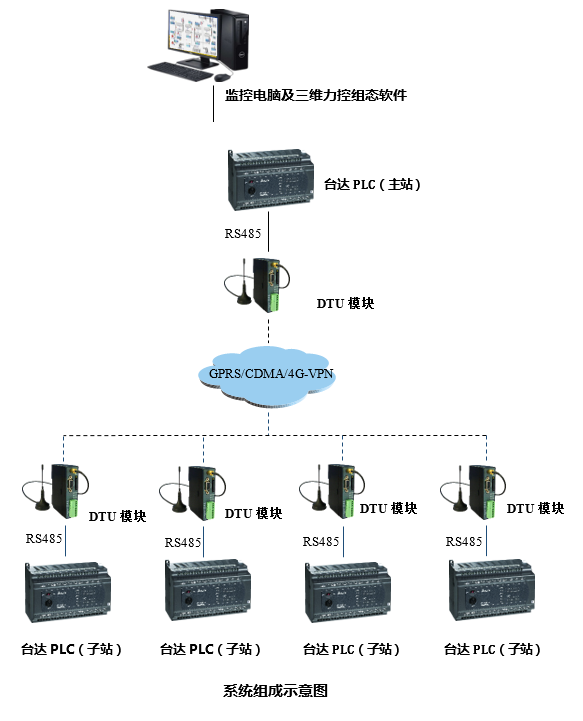

　　系統組成：

　　系統說明：

　　1、所有DTU模塊內安裝GPRS–VPN專網數據卡。

　　2、所有DTU模塊均設置成 B型設備，實現數據透明傳輸。

　　主要設備組成

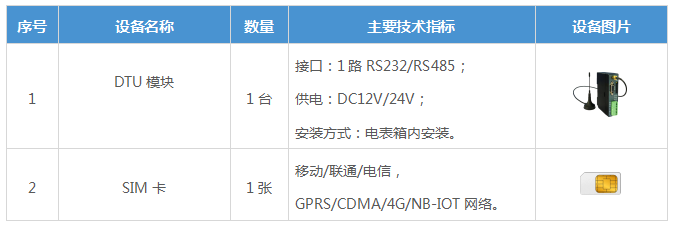

　　1. 監控子站（單個測點，以應用案例3為例）

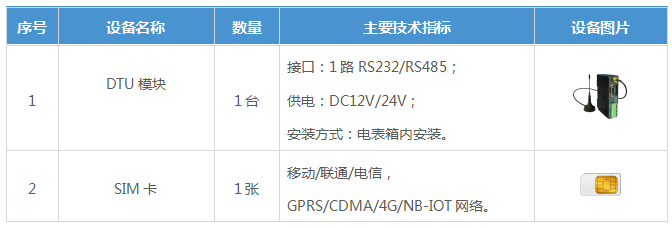

2. 監控主站

　　備注：客戶也可直接租用“阿里云平臺”，點擊“云平臺軟件”了解詳情。

　　總結：

　　DTU模塊無論是采用“專線模式（固定IP）”還是“VPN專網模式”傳輸數據，使用的都是移動、聯通或電信的手機卡。

　　此種無線傳輸方式對傳輸距離沒有限制，只要能打電話、發短信的地方就能使用。
